Le réseau hydraulique d'une piscine est essentiel pour assurer une circulation optimale de l'eau à travers différents éléments de l'installation. Dans cet article, nous explorerons les meilleures pratiques pour concevoir un réseau hydraulique de qualité. Nous aborderons le choix des tuyaux en fonction des différentes sections, les raccords appropriés, ainsi que les mesures de protection nécessaires pour préserver les canalisations.
Sélection des tuyaux pour votre réseau hydraulique
Pour garantir la résistance aux pressions de l'eau, du terrain (dans le cas des parties enterrées) et aux attaques chimiques dues à l'eau de la piscine, il est essentiel de choisir des tuyaux de qualité. Les tuyaux utilisés sont proposés en PVC souple, ou rigide, en polyéthylène, ou bien en ABS. La plupart du temps, on travaille avec des tuyaux en PVC souple haute pression, généralement recommandés pour leur durabilité. Selon la section du circuit hydraulique, il existe des types spécifiques de tuyaux à utiliser :

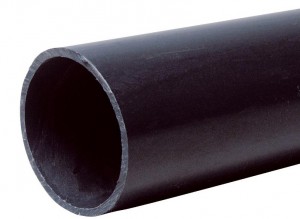

Parties verticales : utilisez des tuyaux en PVC rigides de type PN16 pour résister à la pression de l'eau. Ceux-ci sont préférables aux versions PN10, car ils offrent une plus grande résistance à la pression.

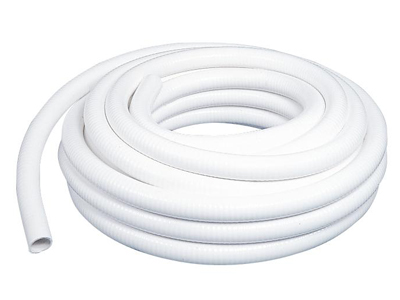

Parties horizontales et enterrées : privilégiez l'utilisation de tuyaux en PVC souple pour faciliter la pose et l'adaptation aux courbes. Cela permet d'éviter l'utilisation excessive de raccords et de jointures collées, susceptibles de causer des fuites.
Choix du diamètre des tuyaux : 50 mm ou 63 mm ?
Il est crucial de sélectionner le diamètre des tuyaux en fonction du débit d'eau qui y circulera. Différents diamètres sont disponibles, tels que 38 mm, 50 mm, 63 mm et 75/90 mm. Le diamètre de 38 mm convient aux piscines hors-sol et ne doit pas être enterré. Le diamètre de 75/90 mm est utilisé, par exemple, pour la nage à contre-courant.
Dans le cas qui nous intéresse, il est important de savoir quand il est nécessaire d'utiliser un tuyau de 50 mm ou de 63 mm. Pour prendre une décision, vous devez tenir compte du débit d'eau prévu pour le tuyau en question :
Diamètre de 50 mm : débit < 14 m3/h
Diamètre de 63 mm : 14 m3/h < débit < 22 m3/h
Par exemple, pour raccorder un skimmer avec un débit de 8 m3/h, il est recommandé d'utiliser un tuyau de 50 mm. Pour raccorder une bonde de fond avec un débit de 15 m3/h, privilégiez un tuyau de 63 mm.
Il peut être tentant d'opter pour des tuyaux de 50 mm pour des raisons économiques, car ils sont moins chers. Cependant, cette solution n'est pas recommandée. Des tuyaux sous-dimensionnés par rapport au débit entraîneront des pertes de charges plus importantes, ce qui vous obligera à acheter une pompe plus puissante et donc plus coûteuse à l'achat et à une consommation d'électricité plus élevée.
Petit rappel sur les pertes de charges : Les obstacles et les freins présents dans le circuit hydraulique entraînent des pertes de charge, ce qui se traduit par une perte de pression exprimée en bar ou en MCE (mètre de colonne d'eau). Pour en savoir plus : https://www.irrijardin.fr/boutique/filtration/page/les-pertes-de-charges-du-systeme-de-filtration-de-piscine
Raccordement des tuyaux

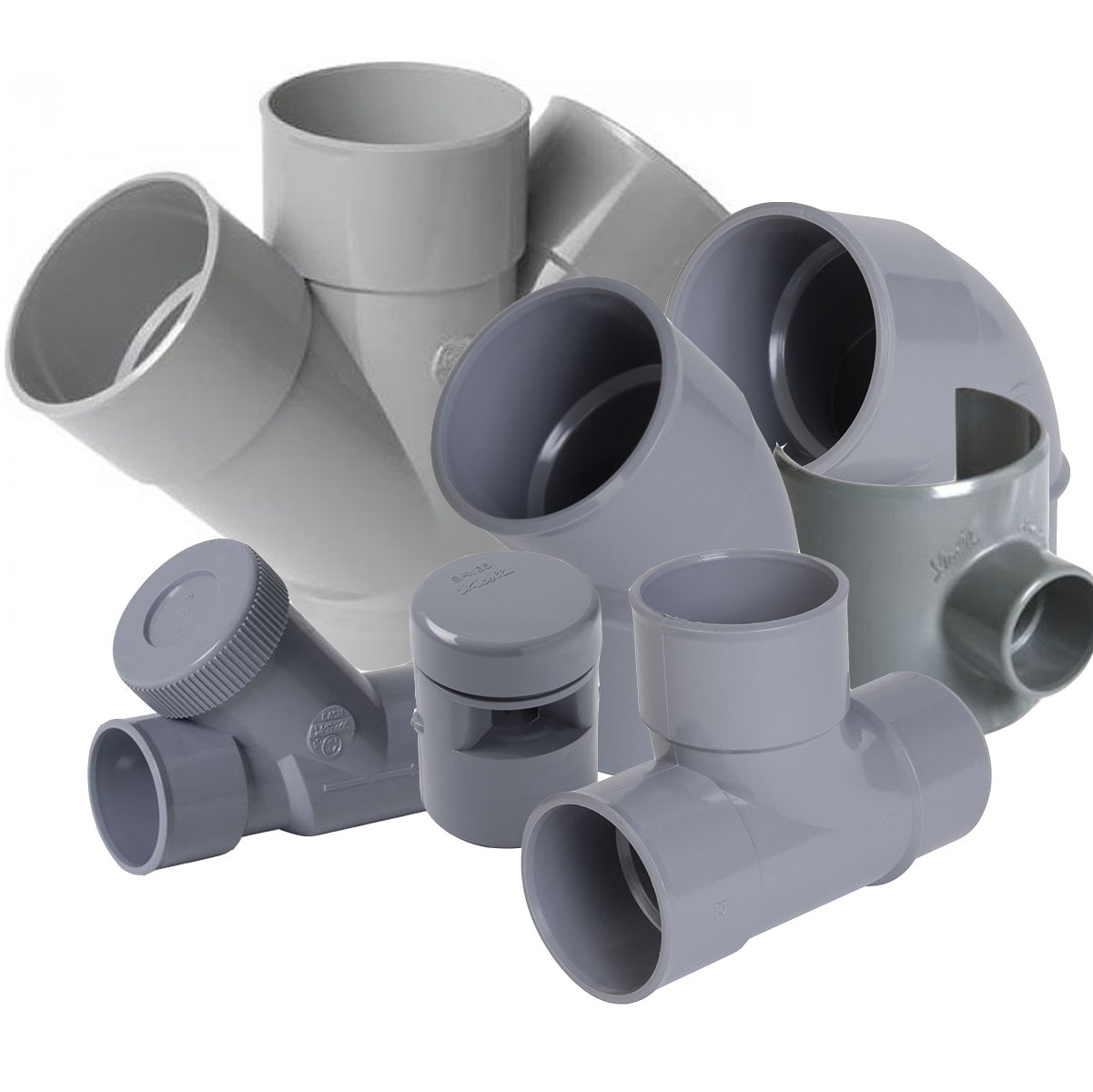

Pour raccorder les tuyaux entre eux et aux différents équipements, vous utiliserez des raccords de plomberie en PVC de différentes formes (croix, coudes, manchons, tés, réductions) en fonction de vos besoins, ainsi que de la colle spéciale (souvent de couleur bleue).
Lors de l'assemblage, qu'il s'agisse de coller ou de visser les raccords, il est primordial de procéder avec minutie afin d'assurer une étanchéité parfaite du circuit hydraulique. Pour ce faire, il est nécessaire de préparer les surfaces en PVC en les décapant au préalable avec du papier de verre fin, puis avec un décapant liquide spécifique, à l'endroit où les raccords seront effectués (à l'extérieur des parties mâles et à l'intérieur des parties femelles). Avant de coller les pièces, veillez à ce que les surfaces soient propres et enfoncez-les au maximum lors de l'emboîtement, sans tourner le tuyau.
Il existe des colles spéciales pour le PVC rigide et le PVC souple, à appliquer à l'aide d'un pinceau. La méthode la plus efficace consiste à réaliser un double encollage en appliquant la colle sur les deux surfaces (mâles et femelles).
Petit conseil : Pour minimiser les pertes de charge, il est préférable d'utiliser deux coudes à 45° ou un coude grand angle de 90° plutôt qu'un coude classique de 90°.
Il est également important de noter qu'il est possible de couper facilement les tuyaux en PVC souple à l'aide d'une scie à métaux ou d'un coupe-tube spécialisé. Cependant, il est déconseillé d'utiliser une meuleuse pour cette opération.
Protection des canalisations du circuit hydraulique

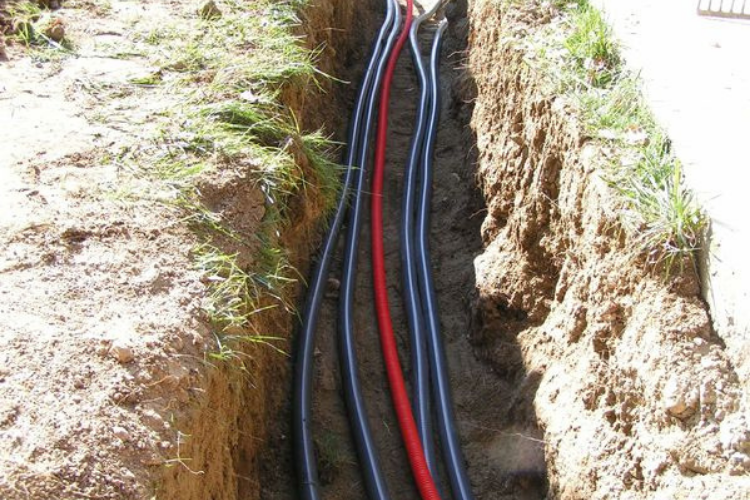

Lors de la mise en place de votre réseau hydraulique, il est essentiel de prendre en compte la nature du sol. Si le sol est instable, il est préférable d'éviter d'y installer les canalisations, car elles pourraient être écrasées ou endommagées en cas de glissement de terrain. Dans ce cas, il est recommandé de creuser une tranchée suffisamment profonde pour que les canalisations reposent sur une surface stable. La tranchée doit être nivelée et propre.
_1.png)
Une autre option consiste à construire une dalle sur laquelle les canalisations seront posées, mais cette solution est plus coûteuse.
Pour protéger vos canalisations contre le gel et les conditions climatiques froides, il est recommandé de les enterrer à une profondeur de 80 cm dans les régions dites "tempérées" et de 120 cm dans les régions plus froides. Avant de recouvrir les canalisations, il est indispensable de tester le réseau hydraulique en le remplissant d'eau et en appliquant une pression pour vérifier l'absence de fuites.
Conclusion
Comme vous avez pu le constater, la mise en place d'un réseau hydraulique pour votre piscine obéit à certaines règles qu'il est impératif de respecter afin d'éviter les fuites et les pertes de charge excessives.
Pour déterminer la longueur de tuyaux dont vous avez besoin, prenez des mesures précises des distances entre les différents éléments à raccorder, puis ajoutez 10 % supplémentaires. Cela vous sera utile en cas de réparations ultérieures.
Bien qu'il soit possible de réaliser l'installation vous-même en utilisant des kits complets disponibles sur le marché, nous vous recommandons de faire appel à un professionnel. Son expertise vous garantira une étanchéité maximale du circuit hydraulique.
Si vous avez d'autres questions après avoir lu cet article, n'hésitez pas à nous solliciter. Nous sommes là pour vous aider !
